Krátka odpoveď: jednofázový motor môže bežať z trojfázového napájania, ale iba ak je napájaný jedným fázovým vodičom plus nulovým vodičom pri napätí uvedenom na jeho typovom štítku. Nikdy nemôže použiť všetky tri fázy naraz; tretí vodič jednoducho zostane nevyužitý. Ak systém nemá neutrál alebo dostupné napätie nezodpovedá typovému štítku, motor sa buď odmietne spustiť, alebo sa prehreje a zlyhá.
To je odpoveď v dvoch vetách. To, čo nasleduje, vysvetľuje prečo, ukazuje, čo každý bežný trojfázový zdroj skutočne poskytuje, a pokrýva opačnú otázku, ktorú si väčšina ľudí skutočne kladie: ako spustiť trojfázový motor, keď vám stačí jednofázové napájanie.
Prečo jednofázový motor nemôže používať všetky tri fázy
Jednofázový motor má dve napájacie svorky. Vo vnútri rámu je umiestnené vinutie hlavného chodu, zvyčajne pomocné alebo štartovacie vinutie, a kondenzátor alebo odstredivý spínač, ktorý vypne pomocné vinutie, keď rotor dosiahne rýchlosť. Štartovacia schéma predpokladá jedno sínusové napätie aplikované cez dva body.
Trojfázové napájanie je vyrobené z troch vodičov, ktorých napätia sú od seba vzdialené 120 elektrických stupňov. Dvojkoncové zariadenie môže premostiť iba dva z týchto bodov, buď fázu do fázy, alebo fázu do nuly. Z tohto dôvodu sú skutočné otázky užšie ako hlavná otázka:
- Zhoda napätia: rovná sa dostupné jednofázové napätie hodnote na typovom štítku motora?
- Neutrálna cesta: v štvorvodičovom systéme je na motore prítomný neutrál a je dimenzovaný na prúd motora?
- Štartovací prúd: zvládne pobočka troj- až päťnásobok bežiaceho prúdu odoberaného na zlomok sekundy pri každom štarte?
Čo každý trojfázový zdroj skutočne prináša
„Trojfázový“ nie je jedno napätie a tam začína väčšina chýb. V tabuľke nižšie sú uvedené systémy, s ktorými sa stretávate v Severnej Amerike, Európe a na exportných trhoch, a to, čo na každom z nich vidí jednofázový motor.
| Systém zásobovania | Z fázy do fázy | Fáza-neutrál | Môže bežať 230 V jednofázový motor? |
|---|---|---|---|
| 120/208 V vidlica, 4-vodič | 208 V | 120 V | Nie, 120 V je hlboko pod menovitou hodnotou na typovom štítku |
| 277/480 V vidlica, 4-vodič | 480 V | 277 V | Nie, 277 V prehrieva 230 V vinutie |
| 400/230 V Wye, 4-vodičové (IEC) | 400 V | 230 V | Áno, fázu na neutrál, presne podľa návrhu |
| 240 V delta, 3-vodič | 240 V | žiadne | Áno, riadok po riadku, ak je motor dimenzovaný na 240 V |
| 240 V trojuholník s vysokou nohou, 4-vodič | 240 V | 120 V na dvoch nohách, 208 V na vysokej nohe | Nie pre 230 V; len 120 V motory vyhovujú nohám osvetlenia |
230 V motor toleruje zhruba plus-mínus 10 percent, takže asi 207 V až 253 V. Mimo tohto pásma je ďalším krokom previnutie alebo výmena.
Kde zvyčajne dochádza k poškodeniu
Takmer každé volanie servisu na túto tému tvoria tri vzory porúch.
Pripojenie medzi linkami pri nesprávnom napätí
230 V motor pristál cez dve vedenia 400 V systému vidí 400 V. Izolačné napätie stúpa okamžite, prevádzkový kondenzátor zvyčajne zlyhá a vinutie často nasleduje v priebehu niekoľkých minút.
Žiadna neutrálna alebo poddimenzovaná
Trojvodičové delta systémy nemajú vôbec žiadny neutrál, takže na stroji nie je k dispozícii žiadna jednofázová cesta. V štvorvodičových systémoch je neutrál niekedy tenký riadiaci vodič, ktorý nikdy nebol určený na prenos prúdu motora. Musí sa dimenzovať podľa obvodu odbočky, nie podľa kontrolky.
Pohon jednofázového motora z trojfázového VFD
Štandardný menič s trojfázovým výstupom nemôže spustiť motor na spustenie kondenzátora. Impulzný výstup pracuje proti kondenzátoru a odstredivému spínaču a pomocné vinutie nie je umiestnené tak, aby akceptovalo syntetické točivé pole. Pohony s vyhradeným jednofázovým výstupom existujú, ale štartovací obvod musí byť prepracovaný s príslušným dodávateľom motora, nie improvizované na mieste.
Opačná otázka: Spustenie trojfázového motora na jednofázový výkon
Väčšina ľudí hľadajúcich túto tému v skutočnosti čelí opačnému problému: trojfázový motor na mieste s iba jednofázovým napájaním. Krátka odpoveď je v duchu rovnaká, nikdy ju nespájajte priamo.
Dajte trojfázový motor na jednofázové vedenie a nie je tam žiadne točivé magnetické pole. Rotor nehybne stojí, motor bzučí, prúd stúpa k úrovni zablokovaného rotora a preťaženie sa vypne alebo vinutie zhorí. Každá použiteľná metóda nižšie vytvára chýbajúcu tretiu fázu umelo.
| Metóda | Ako to funguje | Použiteľný výkon | Najlepšie sa hodí |
|---|---|---|---|
| Priame pripojenie | Len dva vodiče, žiadne rotačné pole | žiadne | Nikdy, toto zničí motor |
| Statický fázový menič | Kondenzátory vytvárajú fázu štartu a chodu | Asi 50 až 60 percent štítku | Ľahké, občasné zaťaženie bez ťažkého štartovania |
| Rotačný fázový menič | Voľný motor generuje tretiu fázu | Takmer 100 percent | Obchody s niekoľkými strojmi, ktoré potrebujú skutočný rozbehový moment |
| VFD s jednofázovým vstupom | Usmerňovač a menič syntetizujú tri fázy | Asi 50 percent, pokiaľ nie sú nadrozmerné | Jeden motor, ktorý tiež potrebuje reguláciu otáčok |
| Vymeňte za jednofázový motor | Prispôsobuje motor dodávke | 100 percent nového hodnotenia | Zaťažuje až približne 3 HP pri 230 V |
O tom, či konverzia stojí za námahu, rozhodujú dve čísla. Štandardné tabuľky prúdu pri plnom zaťažení uvádzajú 230 V jednofázový motor na približne 8 A pre 1 HP, 17 A pre 3 HP a 28 A pre 5 HP, so štartovacím rázom trikrát až päťkrát vyšším. A keď je frekvenčný menič napájaný z jednofázového prúdu, vstupný prúd sa sústreďuje v menšom počte zariadení, takže pohon musí byť dimenzovaný na približne dvojnásobok prúdu motora, aby sa usmerňovač a zbernica jednosmerného prúdu udržali v rámci svojich hodnôt.
Jednofázové alebo trojfázové: Čo sa v skutočnosti mení
Keď sú k dispozícii obe dodávky, rozhodnutie sa obmedzí na päť merateľných rozdielov.
- Štartovací moment: trojfázový motor vyvinie pri štarte približne 200 až 300 percent krútiaceho momentu pri plnom zaťažení; jednofázový motor so štartovacím kondenzátorom zvládne približne 150 až 200 percent a konštrukcia trvalého deleného kondenzátora oveľa menej.
- Prúd na konskú silu: trojfázové stroje odoberajú zhruba polovicu prúdu ako jednofázový motor s rovnakým výkonom, takže káble, stýkače a preťaženia sú menšie a lacnejšie.
- Účinnosť a účinník: obe bežia vyššie na trojfázové, a preto sú okolo nich napísané prémiové programy efektívnosti.
- Veľkosť rámu: pre rovnaký výkon je jednofázový motor zvyčajne o jednu alebo dve veľkosti rámu väčší a výrazne ťažší.
- Praktický strop: nad približne 3 HP prestáva mať jednofázová možnosť zmysel kvôli počiatočnému prúdu a veľkosti vodiča. Zahŕňa podrobnejšie porovnanie konštrukcie a výkonu naše rozdelenie rozdielov jednofázových a trojfázových motorov .
Kontrolný zoznam predtým, ako čokoľvek zapojíte
- Odfoťte typový štítok: napätie, fáza, frekvencia, výkon, zosilňovače pri plnom zaťažení a prevádzkový faktor.
- Zmerajte dodávku v mieste pripojenia pomocou true-RMS merača, fázovo aj fázovo neutrálne, ideálne pod záťažou.
- Presvedčte sa, že nulový vodič existuje a zodpovedá hodnote obvodu odbočky.
- Skontrolujte, či stýkač a relé preťaženia vyhovujú prúdu motora a pracovnému cyklu.
- Pred opätovným použitím starého motora skontrolujte kondenzátory a skontrolujte, či sa odstredivý spínač voľne pohybuje.
- Pred pripojením poháňaného zariadenia potvrďte rotáciu a prispôsobte kryt prachu, umývaniu alebo vonkajším podmienkam.
Priradenie motora k zdroju, ktorý máte
Ak je napájanie jednofázové 230 V a záťaž zostáva pod približne 3 HP, je zvyčajne najjednoduchšou odpoveďou úplne uzavretý motor na spustenie a chod kondenzátora, ktorý sa úplne vyhýba konverznému zariadeniu.
Jednofázový úplne uzavretý kondenzátor, štartovací motor Stojí za zhliadnutie pre 230 V jednofázovú záťaž pod približne 3 HP, ktorá ponúka úplne uzavretú možnosť spustenia a chodu kondenzátora, ktorá sa vyhýba konverznému zariadeniu. Zobraziť produkt → Tam, kde je trojfázová energia už v budove, prvotriedny účinný trojfázový stroj v ráme 48 alebo 56 vykonáva rovnakú prácu s nižším prúdom, lepším rozbehovým momentom a dlhšou životnosťou.
Trojfázový motor s frakčným výkonom v konských silách Premium Efficiency Motor Tento motor s prémiovou účinnosťou s 48 – 56 rámami, ktorý stojí za prezretie tam, kde je k dispozícii trojfázové napájanie, je vhodný pre ľahké priemyselné záťaže s nižším prúdom a dlhšou životnosťou. Zobraziť produkt → Ak poháňané zariadenie potrebuje variabilnú rýchlosť, ale je k dispozícii iba jednofázové napájanie, EC motor obchádza celý problém s prestavbou, pretože elektronika zvláda komutáciu a samotný motor nemá žiadny štartovací kondenzátor ani odstredivý spínač na boj s pohonom.

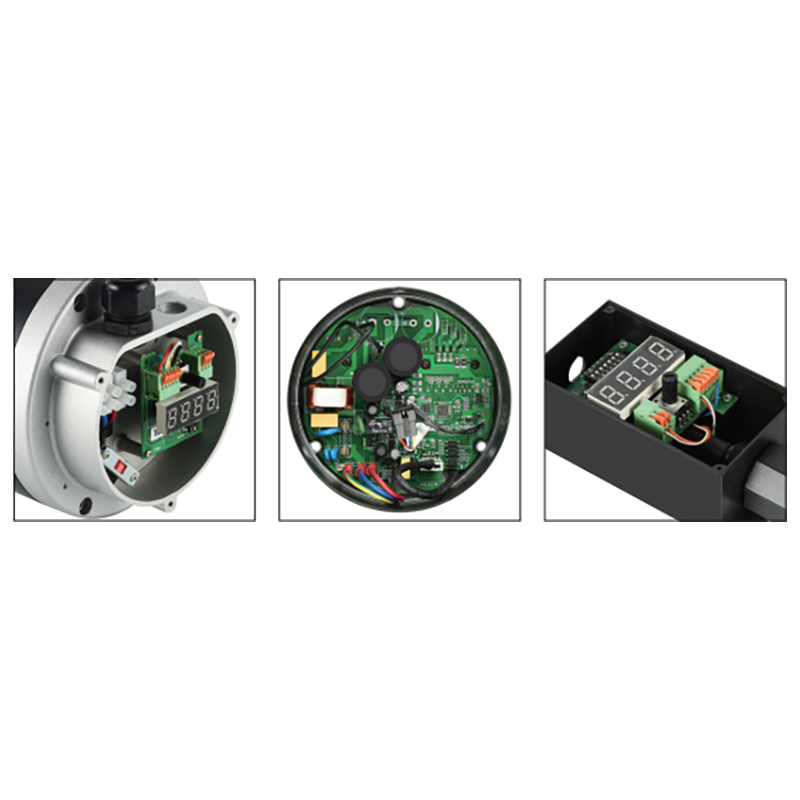

Rámový EC motor NEMA pre jednofázové zariadenia s premenlivou rýchlosťou Tento EC motor s rámom NEMA 48, ktorý stojí za pozretie pre zariadenia s premenlivou rýchlosťou na jednofázovom napájaní, sa vyhýba štartovacím kondenzátorom a odstredivým spínačom, pričom komutáciu zvláda elektronicky. Zobraziť produkt → Veľkosti rámov, typy krytov a úrovne účinnosti musia byť zoradené ako súprava, čo je jednoduchšie, keď jeden dodávateľ pokrýva jednofázové aj trojfázové rodiny. WAYLEAD stavia NEMA a IEC dizajny od 48 do 250 rámov, v kvapkajúcej, úplne uzavretej a TENV konštrukcii, takže rovnaké zaťaženie môže byť prispôsobené akejkoľvek zásobe, ktorú miesto skutočne má.
Často kladené otázky
Môže jednofázový motor bežať na dvoch vedeniach trojfázového napájania?
Áno, za predpokladu, že sa sieťové napätie rovná hodnote na typovom štítku. 240 V motor na 240 V trojuholníkovom systéme je normálna inštalácia. Je to stále jednofázové napájanie a tretí riadok je nevyužitý.
Čo sa stane, ak pripojím 230 V jednofázový motor na 400 V zdroj?
Vinutie vykazuje zhruba 74-percentné prepätie. Magnetizačný prúd prudko stúpa, kondenzátor je nadmerne namáhaný a vinutie sa prehrieva v priebehu niekoľkých minút. Výsledkom je zvyčajne spálené vinutie a vydutý kondenzátor.
Môže VFD prevádzkovať jednofázový motor z trojfázového napájania?
Štandardný trojfázový výstupný pohon nemôže. Jednofázové výstupné pohony existujú, ale štartovací kondenzátor a odstredivý spínač musia byť prepracované a motor musí tolerovať tvar vlny meniča. Pri väčšine dodatočných úprav je výmena motora lacnejšia ako jeho prispôsobenie.
Aký veľký môže byť jednofázový motor pred trojfázovým motorom je lepšia voľba?
Jednofázové motory so štartovacím kondenzátorom sú ľahko dostupné až do výkonu približne 3 HP a príležitostne 5 HP pri 230 V. Prúd pri plnom zaťažení pri týchto veľkostiach, 17 A a 28 A, plus štartovacie rázy tri až päťkrát vyššie, zvyčajne robia z trojfázových praktickú voľbu nad 2 až 3 HP.
Pravidlo, vďaka ktorému je to jednoduché: prispôsobte motor zdroju, ktorý máte, namiesto toho, aby ste motor natlačili na zdroj, pre ktorý nebol nikdy navrhnutý. Prečítajte si typový štítok, zmerajte fázu napätia na nulu a fázu na fázu, potvrďte nulu a skontrolujte rozbehový prúd proti ochrane vetvy. Keď ktorákoľvek z týchto štyroch kontrol zlyhá, odpoveďou je iný motor, nie iné pripojenie.
