Výber medzi a vertikálny motor , a jednofázový motor a a trojfázový motor je jedným z najdôslednejších rozhodnutí pri výbere priemyselného zariadenia – a nesprávne nastavenie môže znamenať plytvanie energiou, predčasné zlyhanie a nákladné prestoje. Krátka odpoveď: vertikálny motors sú definované ich montážnou orientáciou a používajú sa v aplikáciách so šachtou, ako sú čerpadlá a chladiace veže; jednofázové motory vyhovujú nízkoenergetickým obytným a ľahkým komerčným účelom; a trojfázový motors poskytujú vynikajúcu účinnosť a krútiaci moment pre ťažké priemyselné prevádzky. Pochopenie nuancií každého z nich si však vyžaduje bližší pohľad na dizajn, údaje o výkone, náklady a prípady použitia v reálnom svete.
Čo je vertikálny motor a prečo záleží na orientácii?
A vertikálny motor nie je jednoducho štandardný motor otočený na bok – je to úplne účelovo skonštruovaný stroj navrhnutý na prevádzku s hriadeľom smerujúcim nadol (alebo v niektorých konfiguráciách nahor). Orientácia zásadne mení spôsob, akým vnútorné komponenty zvládajú gravitačné, mazacie a náporové zaťaženie, čím sa bežne dostupné horizontálne motory stávajú nevhodnými náhradami.
Najkritickejším mechanickým rozdielom je konštrukcia axiálneho ložiska. V a vertikálny motor zostava rotora – spolu s pripojeným hriadeľom čerpadla, obežným kolesom a akýmkoľvek stĺpcom tekutiny nad ním – vyvíja nepretržitý ťah smerom nadol. Štandardné horizontálne ložiská motora nie sú navrhnuté tak, aby absorbovali toto axiálne zaťaženie. Vertikálne motory preto obsahujú axiálne ložiská dimenzované na tisíce libier sily smerujúcej nadol, zvyčajne využívajúce konfigurácie s uhlovým kontaktom alebo kuželíkové ložiská.
Kľúčové konštrukčné vlastnosti vertikálnych motorov
Vertikálne motory zdieľajú niekoľko špecializovaných konštrukčných prvkov, ktoré ich odlišujú od ich horizontálnych náprotivkov:
- Nosnosť ťahu: Navrhnuté tak, aby zvládali sily vztlaku aj zostupu, často od 500 lbf do 50 000 lbf vo veľkých motoroch s pohonom čerpadla.
- Možnosti dutého hriadeľa alebo plného hriadeľa: Vertikálne motory s dutým hriadeľom umožňujú hriadeľu čerpadla prejsť cez motor, čím sa zjednodušuje spojenie a vyrovnanie. Toto je najbežnejšia konfigurácia v čerpacích staniciach komunálnej vody a odpadových vôd.
- Montážne príruby NEMA P-base alebo C-face: Štandardizované príruby zaisťujú skrutky motora priamo na hlave čerpadla, čím sa eliminuje potreba samostatnej základnej dosky alebo krytu spojky.
- Krytie IP55 alebo IP65: Pretože vertikálne motory sú často inštalované vonku alebo v mokrých čerpacích šachtách, štandardom je vysoká úroveň ochrany proti vniknutiu.
- Zlepšená ventilácia: Chladiaci vzduch musí prúdiť nahor proti gravitácii; vertikálne motory sú vybavené prepracovanými zostavami ventilátorov a kanálmi, aby sa zabránilo horúcim miestam v statore.
Typické aplikácie vertikálnych motorov
Vertikálne motory dominujú v aplikáciách, kde je mechanicky potrebný vertikálny hriadeľ:
- Turbínové čerpadlá pre mestské zásobovanie vodou (výkonový rozsah: 5 HP až 4 000 HP)
- Ventilátory chladiacej veže a ventilátory s indukovaným ťahom v systémoch HVAC
- Vertikálne inline ovládače čerpadiel pre priemyselné procesné slučky
- Závlahové čerpacie stanice v poľnohospodárskych sektoroch
- Čerpadlá na napájanie kondenzátu a kotla v zariadeniach na výrobu energie
Jednofázový motor: Ťažný kôň rezidenčných a ľahkých komerčných nastavení
A jednofázový motor beží na jednofázové napájanie striedavým prúdom (120 V alebo 240 V v Severnej Amerike, 230 V vo väčšine Európy) a je dominantnou voľbou pre aplikácie s menším až malým integrovaným výkonom – zvyčajne pod 5 HP. Jeho široké využitie pramení z univerzálnej dostupnosti jednofázového napájania v domácnostiach, na farmách a malých podnikoch, nie z vynikajúceho inžinierskeho výkonu.
Na rozdiel od trojfázový motors , a jednofázový motor nemôže samočinne spustiť iba z jednofázového napájania. Jednofázový striedavý prúd vytvára skôr pulzujúce než rotujúce magnetické pole, ktoré samo o sebe neposkytuje žiadny čistý štartovací moment. Výrobcovia to riešia pomocnými štartovacími mechanizmami, z ktorých vznikajú hlavné podtypy jednofázových motorov.
Typy jednofázových motorov
- Capacitor-Start Induction-Run (CSIR): Používa štartovací kondenzátor (zvyčajne 100–400 µF) na vytvorenie fázového posunu v pomocnom vinutí, čím sa vytvorí dostatočný štartovací moment (200–350 % krútiaceho momentu pri plnom zaťažení) pre kompresory a čerpadlá. Kondenzátor sa odpojí odstredivým spínačom, keď motor dosiahne ~75% menovitých otáčok.
- Capacitor-Start Capacitor-Run (CSCR): Pridáva prevádzkový kondenzátor na udržanie takmer dvojfázového stavu počas prevádzky, čím sa zlepšuje účinník a účinnosť o 5–10 % v porovnaní s motormi CSIR. Bežné v klimatizáciách a chladničkách.
- Delená fáza (odporový štart): Pomocné vinutie má vyšší odpor a nižšiu indukčnosť ako hlavné vinutie, čo vytvára mierny fázový posun. Štartovací moment je nižší (100–175 % FLT) a štartovací prúd je vysoký (600–800 % FLT). Vhodné pre ventilátory, dúchadlá a malé spotrebiče s ľahkým štartovaním.
- Permanentný delený kondenzátor (PSC): Vždy zostáva v obvode jednosmerný kondenzátor. Táto konštrukcia poskytuje nízky rozbehový krútiaci moment, ale funguje ticho a efektívne, vďaka čomu je prvou voľbou pre motory ventilátorov HVAC s priamym pohonom a malé obehové čerpadlá.
- Tienený pólový motor: Najjednoduchší a najlacnejší jednofázový motor; tieniace cievky vytvárajú oneskorený magnetický tok v časti každého pólu. Veľmi nízky rozbehový moment a účinnosť (15–35 %). Používa sa v nenáročných aplikáciách: malé ventilátory, stolové ventilátory, spotrebiče.
Trojfázový motor: Chrbtica priemyselnej energie
The trojfázový motor je najefektívnejší, najspoľahlivejší a cenovo najefektívnejší typ elektromotora pre priemyselné použitie. Je samospúšťací, vytvára plynulý nepretržitý krútiaci moment a dosahuje účinnosť pri plnom zaťažení 92 – 97 % v moderných dizajnoch s prémiovou účinnosťou – výrazne prevyšuje jednofázové motory s rovnakým výkonom.
Trojfázové striedavé napájanie poskytuje tri prekrývajúce sa priebehy napätia, pričom každý je posunutý o 120°. Pri aplikácii na statorové vinutia a trojfázový motor , vytvárajú nepretržite rotujúce magnetické pole, ktoré indukuje rotorový prúd a generuje krútiaci moment – bez akéhokoľvek pomocného štartovacieho vinutia, kondenzátora alebo odstredivého spínača. Táto jednoduchosť sa priamo premieta do nižších výrobných nákladov, nižšej údržby a dlhšej životnosti.
Prečo v priemysle dominujú trojfázové motory
- Vyššia účinnosť: Trojfázové motory IE3 (Premium Efficiency) a IE4 (Super Premium Efficiency) dosahujú účinnosť pri plnom zaťažení nad 95 % pri 30 HP oproti 85 – 90 % pri porovnateľných jednofázových konštrukciách.
- Hustota výkonu: Trojfázový motor produkuje o 150 % vyšší výkon na kilogram medi a železa v porovnaní s ekvivalentným jednofázovým motorom.
- Hladký prenos krútiaceho momentu: Trojfázový výkon vytvára konštantný okamžitý výkon, čím eliminuje pulzácie krútiaceho momentu prítomné v jednofázových systémoch (ktoré vrcholia dvakrát za cyklus). To znižuje vibrácie, hluk a mechanické namáhanie poháňaného zariadenia.
- Široký rozsah výkonu: Dostupné od zlomkových HP až po 50 000 HP trojfázový motors vhodné pre každý rozsah priemyselnej prevádzky.
- Jednoduché ovládanie rýchlosti: Pohony s premenlivou frekvenciou (VFD) sa hladko spárujú s trojfázovými indukčnými motormi, čo umožňuje 20–60 % úsporu energie v aplikáciách s premenlivým zaťažením, ako sú čerpadlá, ventilátory a kompresory.

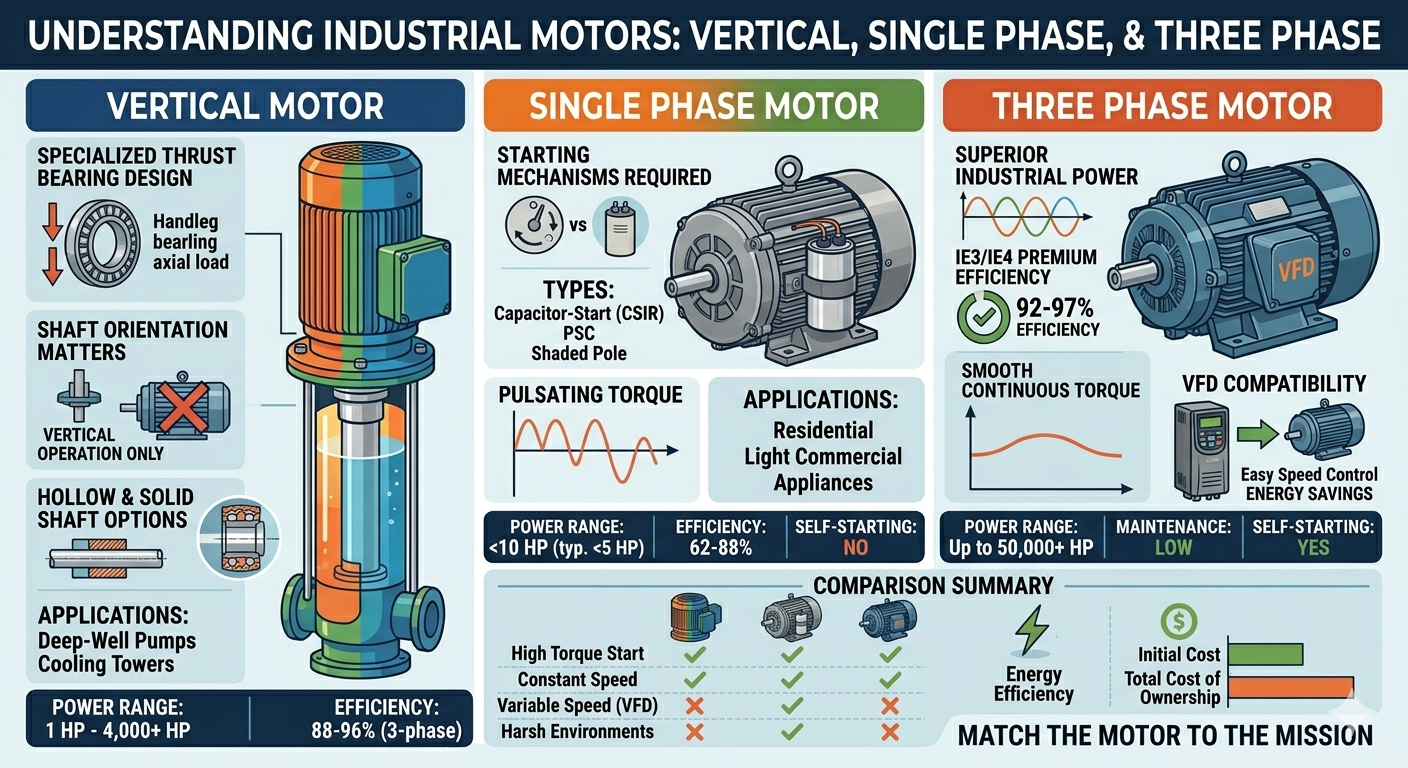

Komplexné porovnanie: Vertikálny motor vs. jednofázový motor vs. trojfázový motor
Nižšie uvedená tabuľka poskytuje priame porovnanie najdôležitejších kritérií výberu:
| Parameter | Vertikálny motor | Jednofázový motor | Trojfázový motor |
|---|---|---|---|
| Montážna orientácia | Vertikálne (hriadeľ dole alebo hriadeľ hore) | Horizontálne (zvyčajne) | Horizontálne alebo vertikálne |
| Napájanie | 1-fázový alebo 3-fázový | Jednofázový (120V/240V) | Trojfázový (208–690 V) |
| Typický rozsah výkonu | 1 HP – 4 000 HP | 1/20 HP – 10 HP | 0,25 HP – 50 000 HP |
| Účinnosť pri plnom zaťažení | 88–96 % (3-fázová verzia) | 62 – 88 % | 85 – 97 % |
| Samoštartovanie | Áno (s 3-fázovým napájaním) | Nie (vyžaduje pomoc pri štartovaní) | áno |
| Hladkosť krútiaceho momentu | Hladký (3-fázový) | Pulzujúce | Hladký (konštantný) |
| Prítlačné ložisko | Špecializované na veľké zaťaženie | Štandardná radiálna | Štandardná radiálna |
| Kompatibilita s VFD | áno (3-phase version) | Obmedzené / neodporúča sa | Výborne |
| Zložitosť údržby | Stredná – vysoká | Nízka – Stredná | Nízka |
| Počiatočná cena (relatívna) | Vysoká | Nízka | Stredná |
| Primárne aplikácie | Čerpadlá, chladiace veže | Spotrebiče, malé VZT, náradie | Priemysel, kompresory, dopravníky |
Tabuľka 1: Vedľajšie technické a komerčné porovnanie vertikálneho motora, jednofázového motora a trojfázového motora v rámci 11 kľúčových kritérií výberu.
Spotreba energie a celkové náklady na vlastníctvo: Čísla rozprávajú príbeh
Rozdiely v účinnosti medzi typmi motorov sa premietajú priamo do prevádzkových nákladov. Zoberme si príklad zo skutočného sveta: motor čerpadla s výkonom 5 HP (3,73 kW) beží 6 000 hodín ročne pri sadzbe elektriny 0,12 USD/kWh.
| Typ motora | Účinnosť (%) | Vstupný výkon (kW) | Ročná energia (kWh) | Ročné náklady (USD) |
|---|---|---|---|---|
| Jednofázový motor (CSIR) | 82 % | 4.55 | 27 300 | 3 276 dolárov |
| Trojfázový motor (IE2) | 90 % | 4.14 | 24 840 | 2 981 dolárov |
| Trojfázový motor (IE3) | 93,6 % | 3.99 | 23 940 | 2 873 dolárov |
Tabuľka 2: Porovnanie ročných nákladov na energiu pre motor čerpadla s výkonom 5 HP bežiacim 6 000 hodín ročne pri 0,12 USD/kWh. Trojfázový motor IE3 ušetrí 403 USD ročne v porovnaní s porovnateľným jednofázovým motorom.
Viac ako 10-ročná životnosť, prechod z jednofázového motora na IE3 trojfázový motor ušetrí približne 4 030 dolárov len za elektrinu — viac ako nákupná cena mnohých motorov v tomto rozsahu veľkostí. Pri rozšírení na zariadenie s 50 takýmito motormi ročné úspory presahujú 20 000 USD.
Ako si vybrať správny motor: Praktický rámec rozhodovania
Správny výber motora závisí od štyroch primárnych premenných: dostupnosť napájania, požiadavky na mechanické rozhranie, charakteristiky zaťaženia a celkové náklady na vlastníctvo počas plánovanej životnosti.
Krok 1: Posúdenie dostupného napájacieho zdroja
Ak má miesto inštalácie iba jednofázové napájanie (bežné v rezidenciách, vidieckych farmách a malých maloobchodných jednotkách), jednofázový motor je často jedinou životaschopnou možnosťou bez nákladných modernizácií infraštruktúry. Ak je k dispozícii trojfázové napájanie – ako je to zvyčajne v továrňach, komerčných budovách a obecných zariadeniach – a trojfázový motor by mal byť predvolenou voľbou pre akúkoľvek záťaž nad 1 HP, ktorá prináša lepšiu efektivitu a nižšie dlhodobé náklady.
Krok 2: Stanovte požiadavky na orientáciu hriadeľa
Ak poháňané zariadenie (čerpadlo, ventilátor, miešadlo) vyžaduje zvislý hriadeľ, účelový vertikálny motor je povinné. Pokus použiť štandardný horizontálny motor vo vertikálnej orientácii ruší záruky, znižuje mazanie ložísk a výrazne skracuje životnosť. Ložiskový olejový kúpeľ v horizontálnom motore nie je kalibrovaný na vertikálnu prevádzku – olej sa bude hromadiť na dne a vyhladí horné ložisko.
Krok 3: Prispôsobte motor charakteristikám zaťaženia
- Vysoké zaťaženie pri rozbehu (kompresory, dopravníky s ťažkými nákladmi): Použitie a trojfázový motor s charakteristikami krútiaceho momentu konštrukcie B alebo konštrukcie C alebo CSIR jednofázový motor ak je k dispozícii iba jednofázové napájanie.
- Zaťaženia s premenlivou rýchlosťou (čerpadlá, ventilátory, dúchadlá): A trojfázový motor spárované s VFD je optimálnym riešením. Jednofázové VFD existujú, ale sú menej účinné a menej spoľahlivé.
- Nepretržitá prevádzka 24/7: Vždy uprednostňujte IE3 alebo vyšší trojfázový motors ; úspory energie odôvodňujú prémiovú cenu v priebehu 12–24 mesiacov.
- Prerušované pracovné cykly (malé spotrebiče, elektrické náradie): A jednofázový motor je adekvátna a ekonomickejšia.
Úvahy o inštalácii a údržbe
Osvedčené postupy vertikálnej inštalácie motora
Správna inštalácia a vertikálny motor je rozhodujúce pre dosiahnutie menovitej životnosti. Medzi kľúčové kroky patria:
- Skontrolujte, či je výtlačná hlava čerpadla dimenzovaná na hmotnosť motora a ťahové zaťaženie.
- Pred uvedením do prevádzky skontrolujte nastavenie predpätia axiálneho ložiska podľa špecifikácie výrobcu.
- Na všetky montážne skrutky použite kalibrovaný momentový kľúč; nerovnomerné uloženie príruby spôsobuje vibrácie a nesúososť ložísk.
- Ložiská mazané mazivom by sa mali premazávať v intervaloch 2 000 – 4 000 hodín; olejom mazané konštrukcie vyžadujú štvrťročné kontroly hladiny oleja.
- Pri uvádzaní do prevádzky vykonajte analýzu vibrácií, aby ste stanovili základnú líniu – každá hodnota vyššia ako 0,1 palca/s (rýchlosť) na ložiskovej skrini si vyžaduje vyšetrenie.
Tipy na údržbu jednofázového motora
Odstredivý spínač a kondenzátory v a jednofázový motor sú hlavné body zlyhania. Postupy údržby by mali zahŕňať:
- Každý rok kontrolujte kontakty odstredivého spínača, či nie sú opotrebované a karbónové usadeniny; vymeňte, ak hĺbka jamiek presahuje 0,5 mm.
- Otestujte štartovacie a prevádzkové kondenzátory pomocou merača kapacity; vymeňte, ak je kapacita o viac ako 10 % nižšia ako menovitá hodnota.
- Monitorujte prevádzkovú teplotu — a jednofázový motor beh horúci (nad hranicou izolácie triedy B 130 °C) indikuje preťaženie, slabé vetranie alebo poruchu kondenzátora.
Tipy na údržbu trojfázového motora
Vrodená jednoduchosť a trojfázový motor znamená, že údržba je predovšetkým preventívna:
- Každoročne vykonajte testy izolačného odporu (megger); zdravý motor by mal čítať viac ako 100 MΩ pri 1 000 V DC.
- Skontrolujte vyváženie fáz na svorkách motora – nerovnováha napätia presahujúca 1 % spôsobuje neúmerné 6–10 % zvýšenie zahrievania motora.
- Namažte ložiská podľa plánov výrobcu; premastenie je rovnako škodlivé ako nedostatočné premastenie.
- Monitorujte prúd motora pomocou kliešťového merača v každom servisnom intervale; postupné zvyšovanie prúdu často signalizuje opotrebovanie ložiska alebo degradáciu vinutia pred úplným zlyhaním.
Často kladené otázky (FAQ)
Q1: Môže byť vertikálny motor použitý horizontálne?
Nie. A vertikálny motor sa nikdy nesmie prevádzkovať vo vodorovnej polohe. Jeho ložiskový systém, nádržky na mazanie a prúdenie chladiaceho vzduchu sú navrhnuté pre vertikálnu prevádzku. Horizontálny chod spôsobí rýchle zlyhanie ložísk, úniky oleja a prehriatie v priebehu niekoľkých hodín alebo dní prevádzky.
Q2: Môže byť jednofázový motor prevedený na trojfázový výkon?
Nie priamo. A jednofázový motor má vinutia určené pre jednu fázu. Fázový menič (rotačný alebo statický) však môže generovať trojfázovú energiu z jednofázového napájania, čo umožňuje trojfázový motor pracovať tam, kde je k dispozícii iba jednofázové napájanie – praktickejšie riešenie ako naopak.
Otázka 3: Prečo trojfázové motory vydržia dlhšie ako jednofázové motory?
Trojfázové motory nemajú žiadne kondenzátory, štartovacie spínače alebo pomocné vinutia - komponenty, ktoré najčastejšie zlyhávajú jednofázový motors . Hladký, nepretržitý krútiaci moment tiež znižuje mechanické namáhanie ložísk a vinutí. Dobre udržiavaný trojfázový motor môže spoľahlivo fungovať 20 – 30 rokov oproti 10 – 15 rokom pre porovnateľnú jednofázovú jednotku za podobných podmienok.
Q4: Čo znamená "dutý hriadeľ" vo vertikálnom motore?
Dutý hriadeľ vertikálny motor má rúrkový hriadeľ rotora s otvoreným stredovým otvorom, ktorý umožňuje hriadeľu stĺpika čerpadla úplne prejsť motorom. Hriadeľ čerpadla je pripevnený k rotoru motora pomocou nastaviteľnej hlavovej matice v hornej časti motora, čím sa eliminuje potreba vonkajšej spojky hriadeľa. Táto konštrukcia zjednodušuje zarovnanie a znižuje celkovú výšku zostavy čerpadlo-motor.
Q5: Je jednofázový motor vhodný pre studňové čerpadlo?
Pre prúdové čerpadlá s plytkými studňami a malé ponorné zariadenia (do 1,5 HP), a jednofázový motor sa bežne používa a úplne postačuje. Pre turbínové čerpadlá s hlbokými vrtmi, ktoré vyžadujú viac ako 5 HP – alebo pre akékoľvek čerpadlo v komerčnom alebo komunálnom prostredí – a vertikálny motor s a trojfázový motor pohonný systém sa dôrazne odporúča pre spoľahlivosť a energetickú účinnosť.
Q6: Aký je servisný faktor v špecifikáciách motora a líši sa medzi typmi motora?
Servisný faktor (SF) je multiplikátor, ktorý udáva, o koľko nad výkon uvedený na štítku môže motor pracovať nepretržite bez poškodenia. Väčšina jednofázový motors nesú SF 1,25–1,35, zatiaľ čo štandardné trojfázový motors sú zvyčajne hodnotené SF 1,15. Vertikálne motory pre prevádzku čerpadiel sú všeobecne špecifikované na SF 1,0 až 1,15, pretože ich axiálne ložiská sú presne dimenzované na menovité zaťaženie a ponechávajú menšiu mechanickú rezervu.
Záver: Priraďte motor k misii
Neexistuje univerzálne „najlepší“ motor – iba správny motor pre konkrétnu aplikáciu. A vertikálny motor je jedinou správnou voľbou, keď sa vyžaduje vertikálne rozhranie hriadeľa; žiadne množstvo technických riešení nerobí z horizontálneho motora bezpečnú náhradu. A jednofázový motor zostáva praktickým a nákladovo efektívnym riešením pre aplikácie s nízkou spotrebou energie, kde je k dispozícii iba jednofázové napájanie. A trojfázový motor je optimálnou voľbou pre prakticky všetky priemyselné, komerčné a náročné aplikácie, kde je prístupné trojfázové napájanie – ponúka vynikajúcu účinnosť, dlhú životnosť, hladký krútiaci moment a bezproblémovú integráciu VFD.
Údaje sú jasné: v 10-ročnom prevádzkovom horizonte vyššie počiatočné náklady na vyššiu efektivitu trojfázový motor sa mnohonásobne vráti do úspor energie. Pre zariadenia, ktoré chcú súčasne znížiť prevádzkové náklady a uhlíkovú stopu, čím sa zlepšuje starnutie jednofázové motory do IE3 trojfázový motors — tam, kde to energetická infraštruktúra umožňuje — je jednou z investícií s najvyššou návratnosťou investícií, ktoré sú k dispozícii v správe priemyselnej energie. $
